H型翅片管

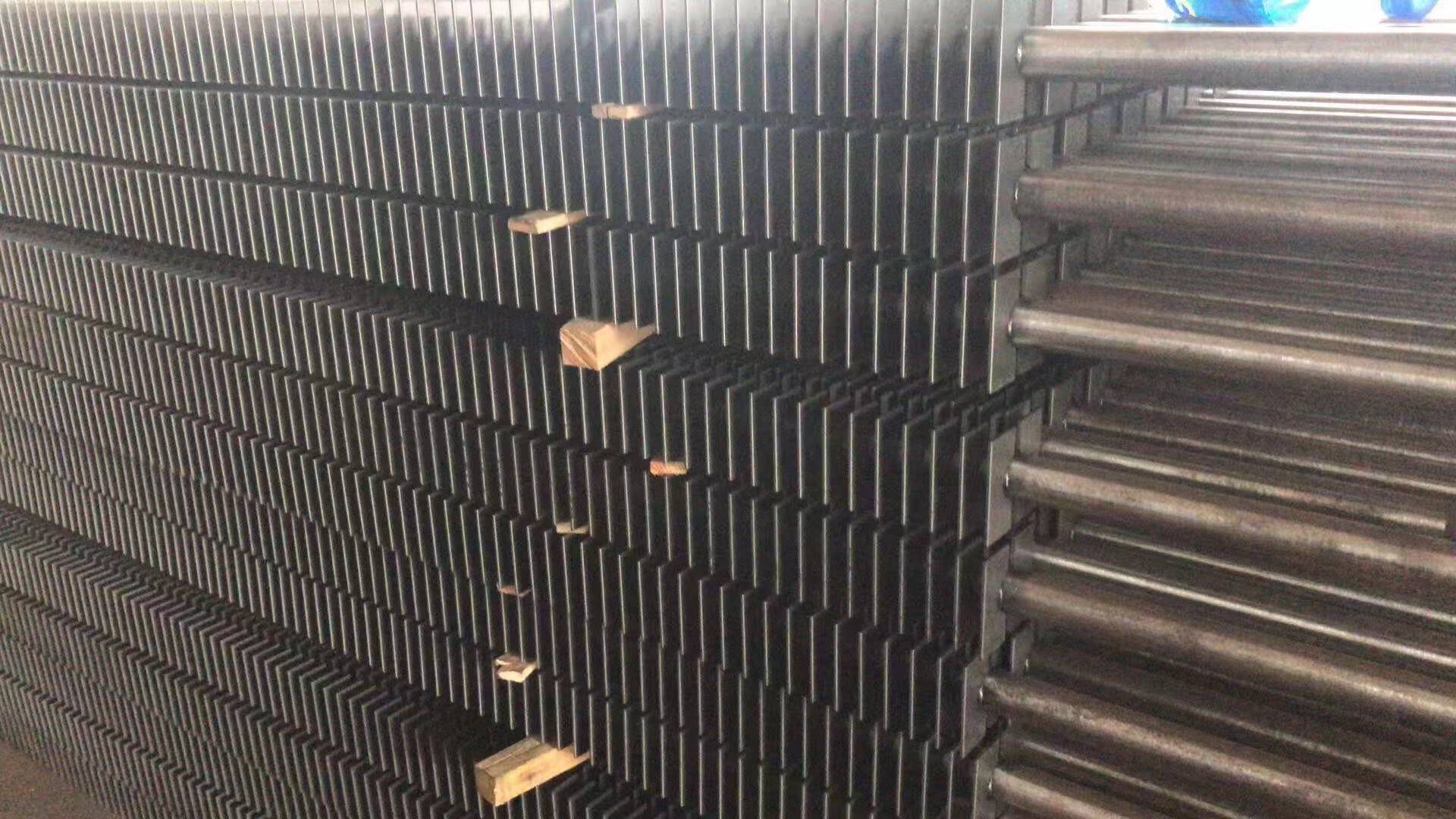

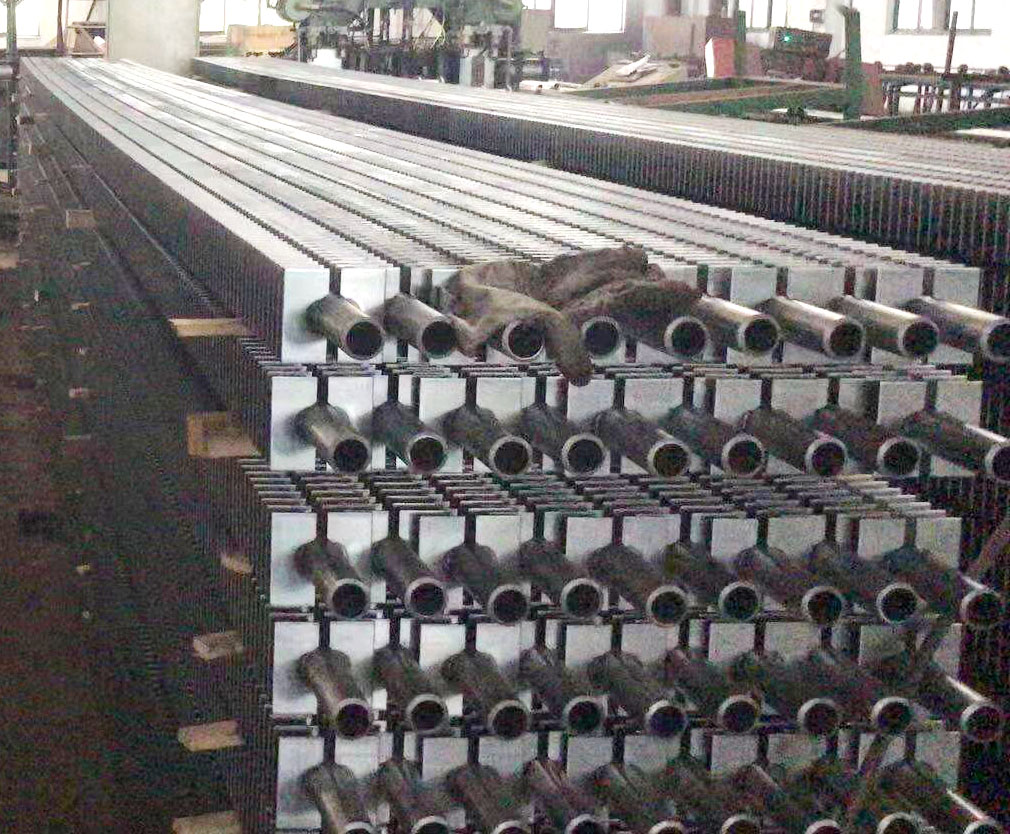

  • H型翅片管,亦称h型鳍片管,h型肋片管,也有称蝶片管的,它是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片),正面形状颇像大写字母“H”,故称为H型翅片管(H型鳍片管)。H型翅片管的两个鳍片为矩形,近似正方形,其边长约为光管的2倍。属扩展的受热面。H型翅片管采用闪光电阻焊工艺方法,其焊接后焊缝熔合率高,焊缝抗拉强度大,具有良好的热传导性能。h型翅片管还可制造成双管的“双h”型鳍片管,其结构的刚性好,可以应用于管排较长的场合。
立即咨询
全国热线0510-83230038

详情介绍

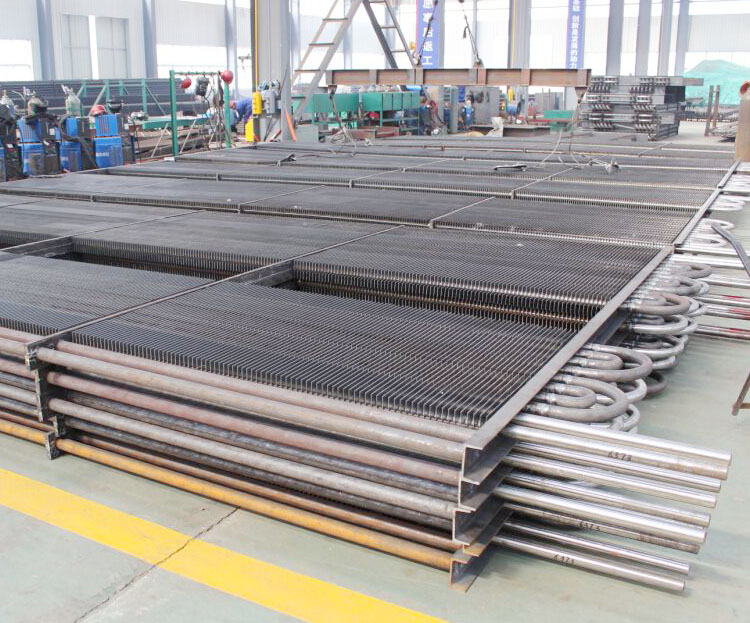

H型翅片管型省煤器技术是采用H型翅片管(亦称H型鳍片、肋片管、蝶片管)组装成的高效换热省煤器。 H型翅片管,亦称h型鳍片管,h型肋片管,也有称蝶片管的,它是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片),正面形状颇像大写字母“H”,故称为H型翅片管(H型鳍片管)。H型翅片管的两个鳍片为矩形,近似正方形,其边长约为光管的2倍。属扩展的受热面。H型翅片管采用闪光电阻焊工艺方法,其焊接后焊缝熔合率高,焊缝抗拉强度大,具有良好的热传导性能。h型翅片管还可制造成双管的“双h”型鳍片管,其结构的刚性好,可以应用于管排较长的场合。

【1】耐磨损:

耐磨损,可提高磨损寿命3-4倍。 实验发现,顺列布置螺旋翅片管磨损有如下规律:

①磨损发生在螺旋前进方向一侧;

②磨损最严重部位发生在螺旋前进方向一侧, 靠近翅片皱折处管子根部附近区域

这是由于螺旋翅片的旋转,螺旋翅片旋转形成的翅片表面是一个空间曲面,肋片加工过程中形成的皱折所造成的。

而H型鳍片管鳍片笔直,即不旋转,表面平行气流和加工不形成皱折,故可以克服螺旋翅片管的磨损严重问题;H型鳍片将空间分成若干小的区域,对气流有均流的作用,在其他条件相同的情况下,磨损寿命高3-4倍。

【2】积灰少

螺旋翅片片管积灰多的原因:一是螺旋管引导气流旋转,灰粒与烟气分离,易形成积灰;另一原因是肋片与气流不平行,背面易积灰。

H型鳍片不积灰的原因是:

①H型鳍片由于鳍片焊在管子不易积灰的两侧,而气流笔直地流动,气流方向与鳍片平行,鳍片不易积灰。

②H型鳍片中间留有4-10mm间隙,可引导气流吹扫管子鳍片积灰。

【3】受热面扩展充分可大大降低排烟温度

受热面扩展充分,受热面可增加2-3倍,可大大降低排烟温度 。
